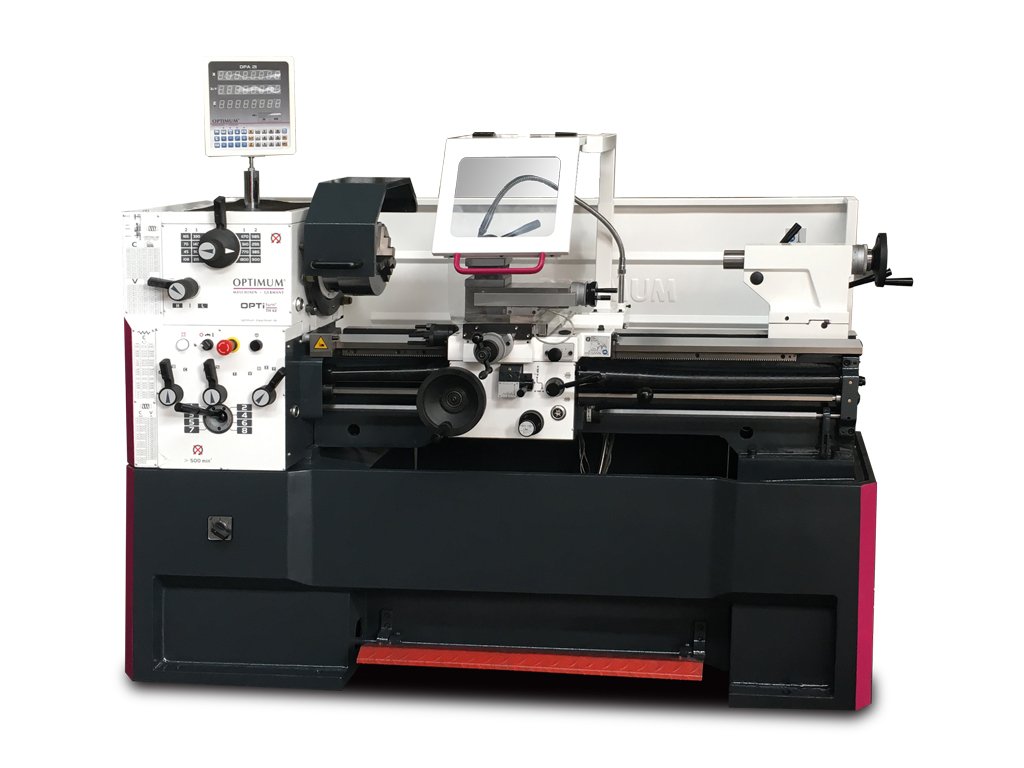

Sústruh OPTIturn TH 4215 D
Kód: BO_3462070
Súvisiaci tovar
Podrobný popis
- Kalené a brúsené vodiace dráhy lôžka
- Chladiace zariadenie sa zvláštne nádržou chladiacej kvapaliny, ukazovateľom hladiny a odlučovačom oleja
- Zaručená hádzavosť čela vretena <0,015 mm
- Kalené a brúsené vreteno beží v olejovom kúpeli. Je uložené v dvoch presných nastaviteľných kuželíkových ložiskách
- Pravý / ľavý chod možné prepnúť na pozdĺžnom suportu
- Centrálna jednotka mazanie v pozdĺžnom suportu
- Podstavec a lôžka sústruhu odliate z jedného kusa liatiny
- Ochranný kryt vodiacej skrutky
- Nožná brzda pre núdzové zastavenie
- Bezpečnostné ručné kolesá v osi X a Z
- Koník možno prestaviť o ± 10 mm pre sústruženie kužeľov
- Sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
- Digitálne odmeriavanie polohy DPA 21
- Prehľadná fóliová klávesnica, chráni pred striekajúcou vodou
- Vysoká pracovná presnosť
- Znížené percento chýb
- Os X, Y, Z0, Z s 8-miestnym displejom
- Súčasťou dodávky je senzor pre snímanie otáčok vretena
- Sklenená pravítka
Balenie obsahuje:
- 3-čeľusťové skľučovadlo ø 250 mm
- Pevná luneta, priechod Ø 15 - 105 mm
- Pohyblivá luneta, priechod Ø 10 - 65 mm
- LED osvetlenie stroje
- Redukčné puzdro MK 6 / MK 4
- Pevný hrot MK 4
- Štvorstranný nožový držiak
- Nastavovacie náradie
- Doraz s jemným nastavením
- Digitálne odmeriavanie polohy DPA 21
- Chladiace zariadenie
Dodatočné parametre
| Kategória: | Klasické sústruhy |
|---|---|
| Výška hrotu [mm]: | 210 |
| Max. točný priemer nad lôžkom [mm]: | 420 |
| Max. otočný priemer bez mostíka [mm]: | 590 |
| Šírka lôžka [mm]: | 250 |
| Vzdialenosť medzi hrotmi [mm]: | 1500 |
| Dĺžka mostíka [mm]: | 260 |
| Kužeľ vretena: | MK6 |
| Upnutie vretena: | Camlock DIN ISO 702-2 č. 6 |
| Otáčky [ot/min]: | 45–1800 |
| Plynulá zmena otáčok: | nie |
| Otáčky - prevedenie Vario [ot/min]: | 10–2500 |
| Počet rýchlostných stupňov: | 16 |
| Priechod vretena [mm]: | 52 |
| Kužeľ pinoly koníka: | MK4 |
| Priemer pinoly [mm]: | 50 |
| Zdvih pinoly [mm]: | 120 |
| Posuv pozdĺžny [mm/ot]: | 0,05 –1,7 (17 ) |
| Posuv priečny [mm/ot]: | 0,025 –0,85 (17 ) |
| Max. posuv nožového suportu [mm]: | 140 |
| Max. posuv priečneho suportu [mm]: | 230 |
| Závit metrický [mm/ot]: | 0,2 – 14 (39 ) |
| Závit palcový: | 72 – 2 záv./1“ (45 ) |
| Závit trapézový [D.P.]: | 8 –44 (21 ) |
| Závit modulový [M.P.]: | 0,3 –3,5 (18 ) |
| Max. výška upnutia nožového držiaka [mm]: | 20 |
| Príkon [kW]: | 4,6 |
| Elektrické pripojenie [V]: | 400 |
| Rozmery (š × v × h) [mm]: | 2525×1615×915 |
| Hmotnosť [kg]: | 1340 |
